Кабель ВБШвнг-LS 5х10 (м) ЭлектрокабельНН

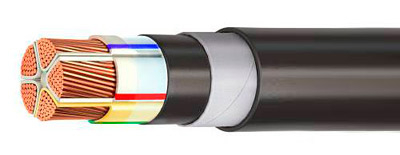

КОНСТРУКЦИЯ КАБЕЛЯ ВБШвнг(А)-LS:
1- Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483
2- Изоляция – из поливинилхлоридного пластиката пониженной горючести (ПВХ) пониженной пожароопасности, индекс LS в марках означает низкое дымо- и газовыделение Low Smoke. Скрутка – изолированные жилы двух-, трех-, четырех-и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Пятижильные кабели марок ВБШвнг(А)-LS с круглыми жилами сечением 35 мм2 и выше скручены вокруг сердечника, выпрессованного из шлангового ПВХ пластиката пониженной горючести.
3- Поясная изоляция – в кабелях марки ВБШвнг(А)-lS из ПВХ пластиката пониженной горючести, из поливинилхлоридного пластиката пониженной горючести (ПВХ) пониженной пожароопасности, индекс LS в марках означает низкое дымо- и газовыделение Low Smoke.
4- Заполнитель — поливинилхлоридный пластикат (ПВХ) пониженной горючести, либо без заполнения.
5- Броня из стальных оцинкованных лент.
6- Шланг из ПВХ пластиката пониженной пожароопасности, индекс LS в марках означает низкое дымо- и газовыделение Low Smoke.
ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЯ ВБШвнг(А)-LS:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения. Может применяться в электрических системах атомных электростанций имеющих класс 2, 3, 4, на общепромышленных объектах. Электрический силовой кабель ВБбШвнг(А)-LS рекомендуется для использования на объектах, к которым предъявляются повышенные требования в соблюдении пожарной безопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ ВБбШвнг(А)-LS:
Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69. Диапазон температур эксплуатации: от -50°С до +50°С. Относительная влажность воздуха при температуре до +35°С: до 98%. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С. Минимальный радиус изгиба при прокладке: кабелей одножильных – 10 наружных диаметров кабелей многожильных – 7,5 наружных диаметров Номинальная частота: 50 Гц. Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С . Продолжительность короткого замыкания не должна превышать 4 с. Допустимый нагрев жил кабелей в аварийном режиме: не более +80°С . Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Строительная длина кабелей для сечений основных жил: 2,5 – 16 мм2 – 450 м 25 – 70 мм2 – 300 м 95 мм2 и выше – 200 м Срок службы: 30 лет. Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию.
